Hvorfor negativt trykk betyr mer enn sugekraft i industriell støvoppsamling

De fleste innkjøpsingeniører fokuserer på luftstrømvolumet når de evaluerer støvsamlere - men i sentraliserte vakuumsystemer er statisk undertrykk ofte den mer kritiske parameteren. Luftstrøm forteller deg hvor mye luft som beveger seg; undertrykk forteller deg hvor langt og hvor pålitelig forurensninger kan transporteres gjennom et rørnett før systemet mister grepet.

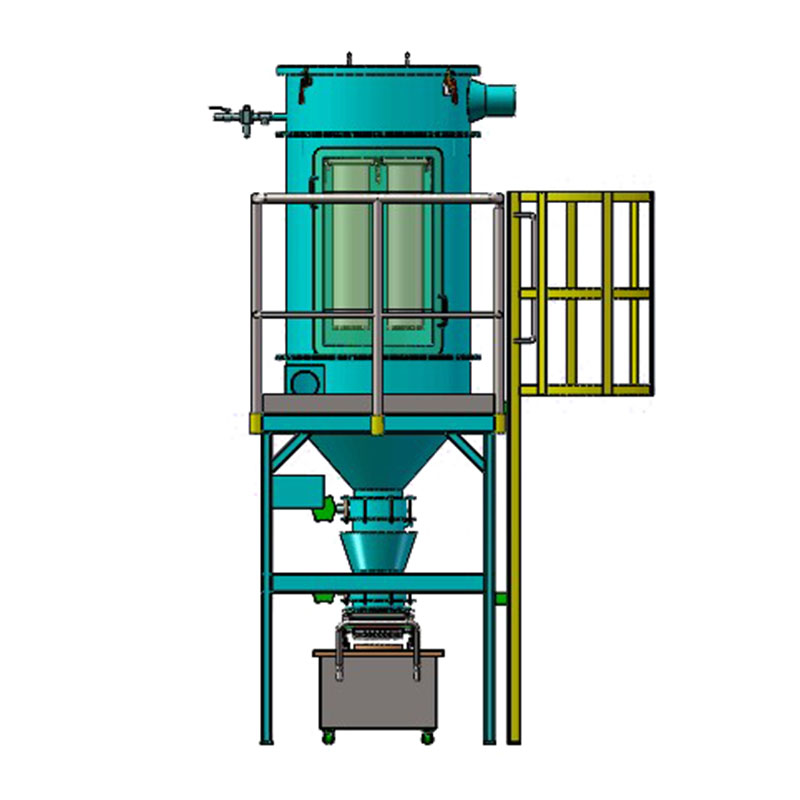

A Høyvakuum støvoppsamlingssystem opererer kl ≥35 000 Pa undertrykk kan overvinne den kombinerte motstanden til lange rørstrekninger, flere bøyninger og samtidige innløpsaktiveringer - forhold som typisk overvinner konvensjonelle lavtrykkssamlere. I praksis trenger anlegg med distribuerte arbeidsstasjoner over et stort gulvområde dette nivået av vakuum for å sikre konsekvent fangst ved hvert hentepunkt, ikke bare de som er nærmest sentralenheten.

Forholdet mellom undertrykk og transporthastighet er også verdt å forstå. For å holde partikler suspendert og bevege seg gjennom horisontale kanaler, må minimale transporthastigheter opprettholdes - typisk over 18–20 m/s for fint metallstøv og over 23 m/s for tyngre slipende partikler. Hvis trykket faller under terskelen som er nødvendig for å opprettholde disse hastighetene, legger seg partikler i rørene, noe som forårsaker blokkeringer og svekket systemytelse over tid.

Filtervalg for høyvakuumsystemer: Hva endres ved forhøyede trykkforskjeller

Standard filterpatroner er designet for bruk med moderat trykk. Når en Høyvakuumfilter utsettes for vedvarende høyt undertrykk, endres den mekaniske belastningen på filtermediet betydelig — og det samme gjør utvelgelseskriteriene.

Nøkkelfaktorer å evaluere når du spesifiserer filtre for sentraliserte høyvakuumsystemer:

• Sprengtrykkvurdering – filtermediet og endestykkene må tåle det maksimale undertrykket systemet kan generere, med en passende sikkerhetsmargin.
• Filtreringseffektivitetsklasse — for bruk med fint støv (støperøyk, farmasøytisk pulver, batterielektrodemateriale) kreves ofte H13 eller H14 HEPA-filtre for å oppfylle utslippsgrenser under 0,1 mg/m³.
• Pulsrensende kompatibilitet — ved høyvakuum bygges filterkaken raskere, så rensesystemet (trykkluftpuls eller mekanisk rister) må dimensjoneres for å gjenopprette filterpermeabiliteten før trykkfall forårsaker strømningsdegradering.
• Medietype vs. støvkjemi — PTFE-laminert media motstår fuktighet og kjemisk angrep; polyesterfilt passer til tørt slipestøv; nano-fiber overflatefiltrering reduserer dybdebelastning og forlenger serviceintervaller.

Hos Changzhou Thinks Environmental Technology er filterspesifikasjonene tilpasset den faktiske støvbelastningen, partikkelstørrelsesfordelingen og driftssyklusen til hvert anlegg – ikke valgt fra en generisk katalog.

Sentralisert vs. desentralisert støvinnsamling: et praktisk beslutningsrammeverk

Valget mellom et sentralisert vakuumnettverk og individuelle oppsamlere er ikke bare et spørsmål om skala – det innebærer avveininger på tvers av vedlikeholdskompleksitet, kapitalkostnader, operasjonell fleksibilitet og klassifisering av støvfare.

For anlegg innen støping, prosessering av ikke-jernholdige metaller eller ny energiproduksjon – der støv genereres på flere arbeidsstasjoner samtidig og inneslutning av farlig materiale er et regulatorisk krav – tilbyr sentraliserte systemer konsekvent et sterkere argument om total eierkostnad utover 5-årshorisonten.

Rørnettverksdesignprinsipper som bestemmer systemeffektivitet

Et sentralisert vakuumsystem er bare så effektivt som rørnettet som kobler det til kilden. Dårlig kanaldesign er en av de vanligste årsakene til dårlige installasjoner - selv når sentralenheten er riktig spesifisert.

Kritiske designprinsipper inkluderer:

• Balansert grenmotstand — hver grenkrets bør utformes for å gi likt trykkfall, slik at vakuum fordeles jevnt over alle oppsamlingspunkter, ikke konsentrert i nærheten av sentralenheten.
• Unngå skarpe 90° albuer — bøyninger med lang radius (≥1,5D radius) reduserer turbulens og partikkelfall betydelig sammenlignet med standard albuer, spesielt ved håndtering av slipende eller fibrøse materialer.
• Hell mot oppsamleren — horisontale løp bør ha en skråstilling på minst 1:100 mot sentralenheten for å forhindre opphopning av støv i lavhastighetssoner.
• Rengjør tilgangspunkter — Inspeksjonsporter ved hvert større kryss lar vedlikeholdsteam verifisere flyt og fjerne blokkeringer uten å demontere deler av røret.

Thinks bruker beregningsbasert flytmodellering under systemdesign for å validere at trykkfordelingen over nettverket oppfyller driftsmålene før installasjonen begynner – reduserer idriftsettelsesproblemer og omarbeider komplekse flersoneoppsett.
